圓柱齒輪加工本身的制造精度對整機的工作性能、承載能力和使用壽命有很大的影響。根據齒輪的使用情況，對齒輪傳動提出如下要求：

1.齒輪加工運動精度

要求齒輪能準確地傳遞運動，傳動比恒定，即在一個旋轉過程中，齒輪角不得超過一定范圍。

2.齒輪加工的工作穩定性

要求齒輪傳動運動平穩，沖擊、振動、噪聲小。這就要求齒輪轉動時瞬時速比的變化是有限的，即短時間內的轉角誤差是有限的。

3.齒輪加工接觸精度

齒輪傳遞動力時，為了不因載荷分布不均和齒面過早磨損而引起過大的接觸應力，這就要求齒輪工作時齒面接觸應均勻，并保證有一定的接觸面積和接觸符合要求的位置。

在齒輪加工中，圓柱齒輪的技術要求是以控制其相關加工偏差來控制的。圖10-3所示為一雙聯齒輪零件圖，表10-1為該齒輪的技術要求。

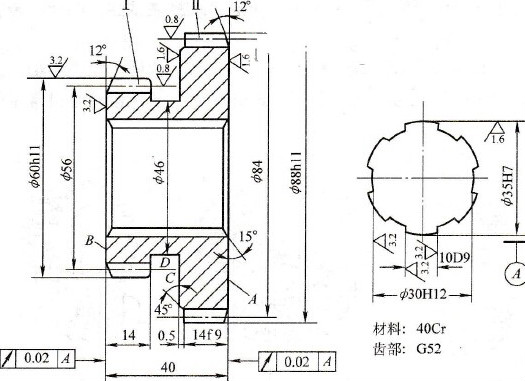

圖10-3雙聯齒輪零件

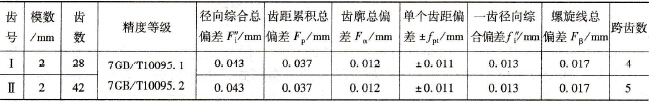

圖表10-1雙聯齒輪的技術要求

注：Ⅰ和Ⅱ齒圈的齒距累積總偏差Fp、齒廓總偏差Fα、單個齒距偏差fpt、螺旋線總偏差Fβ等檢驗項目均為7級，按7GB/T10095.1-2008檢驗；而徑向綜合總偏差Fi″和一齒徑向綜合偏差fi″為7級，按7GB/T 10095. 2-2008檢驗。
