想要更好的應用同步帶，我們需要對同步帶的型號有個基本的了解，那么今天iHF合發同步帶輪生產廠家為大家介紹一下同步帶型號規格都有哪些吧!

一、橡膠同步帶

梯型齒橡膠同步帶的規格型號

MXL XL L H XH XXH T2.5 T5 T10 T20 AT5 AT10 AT20

梯形齒同步帶參數的含義

如：

(1)120XL037 表示

節線長：12*25.4=304.8mm

齒形參數型號：XL

寬度：0.37*25.4=9.4mm

(2)T10 X 1250 X30

節線長：1250mm

齒形參數型號：T10

寬度：30mm

圓弧齒同步帶規格的型號

HTD 2M 3M 5M 8M 14M 20M

STS/STPD S2M S3M S4.5 S5M S8M S14M

RPP/HPPD RPP2M RPP3M RPP5M RPP8M RPP14M

圓弧齒同步帶參數的含義

例如：

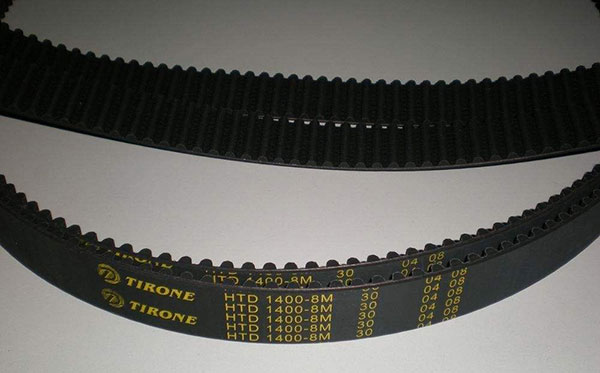

HTD 1040-8M-30 表示

節線長：1040 mm

齒形參數型號：HTD 8M

寬度：30mm

二、雙面齒同步帶

DA 型雙面齒同步帶規格的型號

D-AXL D-L DA-H DA-T5 DA-T10 DA-T20 DA-3M DA-5M DA-8M DA-14M DA-S8M

DA 型雙面齒同步帶參數的含義

例如：

DA 2000 X T10-40 表示

節線長：2000 mm

齒形參數型號：T10 雙面對稱齒

寬度：40mm

DB 型雙面齒同步帶規格和型號

DB-XL DB-L DB-H DB-T5 DB-T10 DB-T20

DB 型雙面齒同步帶參數及含義

例如：

DB 2000 X T10-40 表示

節線長：2000 mm

齒形參數型號：T10 雙面錯開齒

寬度：40mm

三、汽車同步帶規格及型號

R(MR) Y(MY) ZBS YU RU ZA S8M ZD ZR ZAS ZB RHD RHX RPP SL ...

汽車同步帶參數含義

例如：

99 RU 22 表示

齒數：99

齒形參數型號：RU

寬度：22mm

四、多楔帶規格及型號

PH PJ PK PL PM

多楔帶參數含義

例如：

(1) 公制：10PJ1089

楔數：10

有效長度：1089 mm

(2)10PJ250

楔數：10

有效長度：25*25.4=635mm

五、切割 V 帶

普通 V 帶 規格及型號

Y Z A B C D E

普通 V 帶參數含義：

例如：

(1)A 35 表示 型號：A 長度：35*25.4=889mm

(2)13 X 1000 表示 寬度：13 長度：1000mm

窄 V 帶規格及型號

SPZ SPA SPB SPC XPZ XPA XPB XPC 3V(9N) 5V(15N) 8V(25N)

窄 V 帶參數含義:

例如：

(1)SPZ 40 表示 型號：SPZ 長度：40*25.4=1016mm

(2)SP 1016 表示 型號：SPZ 長度：40*25.4=1016mm

六、聚氨酯同步帶規格及型號

MXL XL L H 2M S2M 3M S3M 5M 8M 14M T2.5 T5 AT5 T10 AT10

聚氨酯同步帶參數含義

例如：

(1)120XL037 表示

節線長：12*25.4=304.8mm

齒形參數型號：XL

寬度：0.37*25.4=9.4mm

(2)T10 X 1250 X30

節線長：1250mm

齒形參數型號：T10

寬度：30mm

(3)HTD 1040-8M-30 表示

節線長：1040 mm

齒形參數型號：HTD 8M

寬度：30mm
