作為一個機械攻城獅，常常埋頭輾轉在各種零部件選擇中。你選中零件形位公差是否達標，能否滿足你的設計要求？

今天我們就來聊一聊加工件的形位公差的檢驗方法：

披鋒的檢驗方法

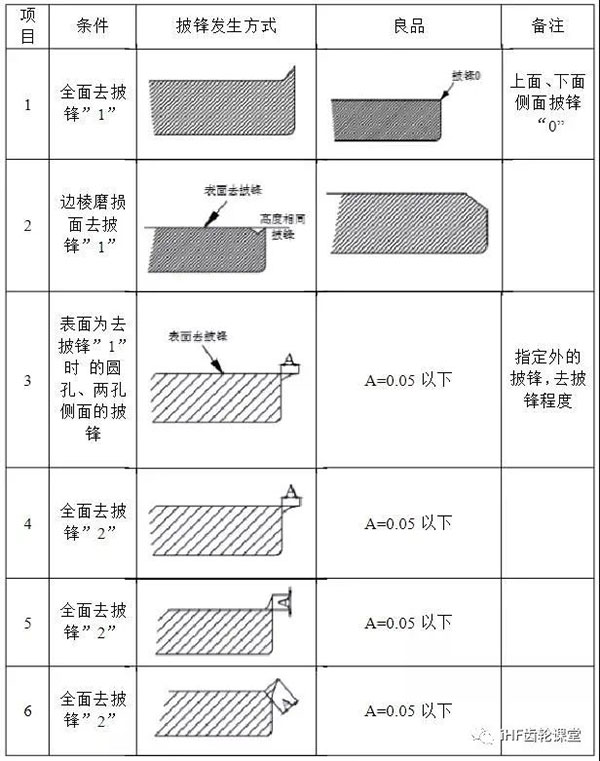

1、披鋒的判定標準

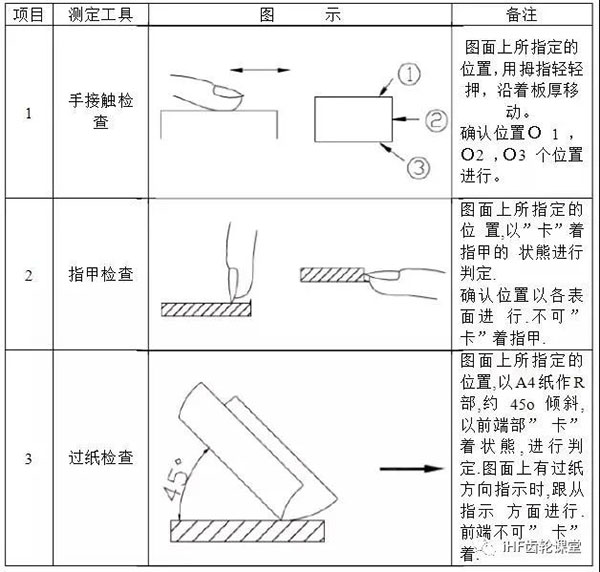

2、檢查方法

（1）手接觸檢查。

（2）指甲檢查。

（3）過紙檢查。

直線度的檢驗方法

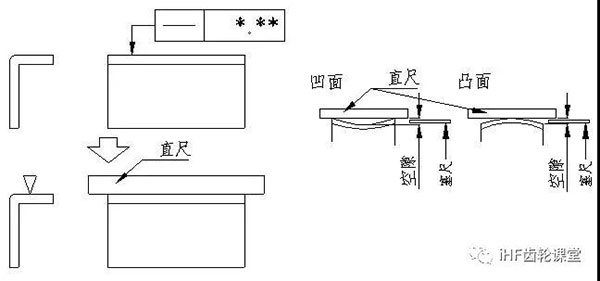

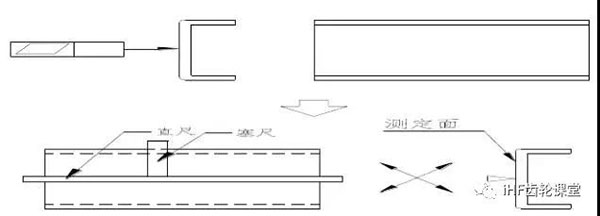

1、將直尺平行地放于測定面，用塞尺測定直尺與被測定物的空隙。

（1）測定面凹時，與直線度相等數值厚度的塞尺不能插入中央的空隙。

（2）測定面凸時，在兩端放置與直線度相等數值厚度的塞尺。

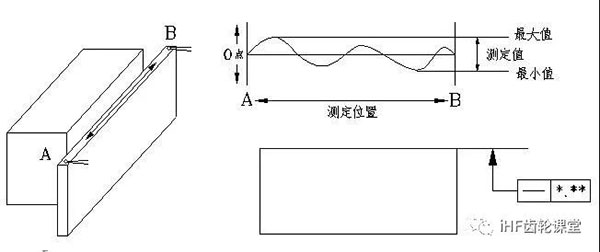

2、將杠桿百分表置于測定面，在A點調零，確認到B點。

 測定值=最大值-最小值

平面度的檢驗方法

1.用直尺測定部品平面度

測量范圍：測量是將直尺放在整個表面（縱、橫、對角線方向）用塞尺（數值與平面度相符）測定。

判定：在所有的地方塞尺應不能通過。

2. 用平臺測定平面度

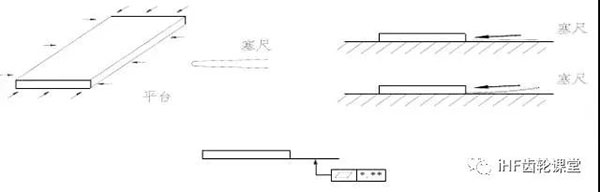

測量方法：將部品平放于平臺，用塞尺測量部品與平臺之間的間隙。

塞尺與平臺要保持水平狀態進行測量。

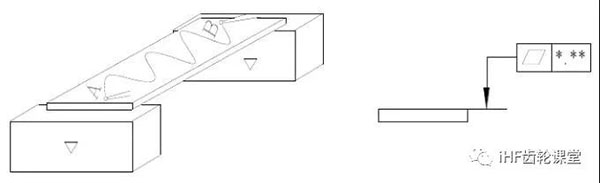

3、用百分表測定平面度

將杠桿百分表置于測定面，在A點調零，確認到B點。

測定值=最大值-最小值

平行度的檢驗方法

1、面與面的平行度

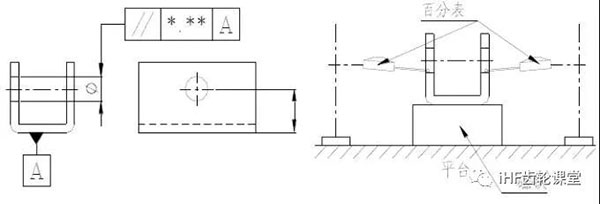

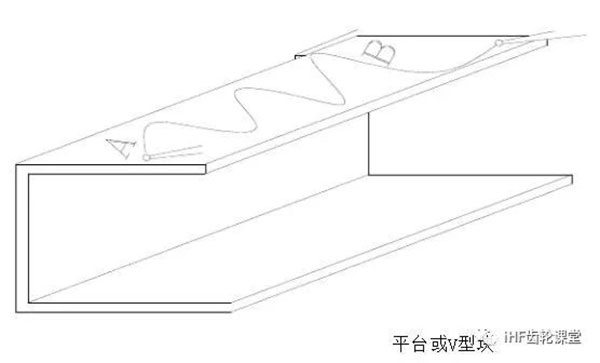

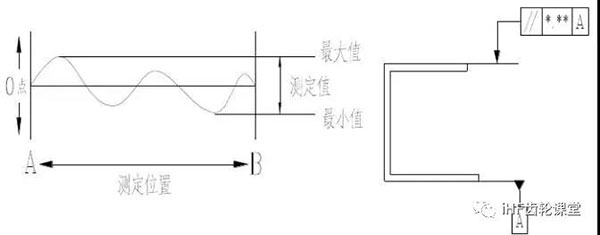

在平臺上用V型塊全面保持基準平面，用杠桿百分表測量測量面的全表面，在A點調零，確認到B點。

在要求的測量的面上測量。

測定值=最大值-最小值

2、線與面的平行度

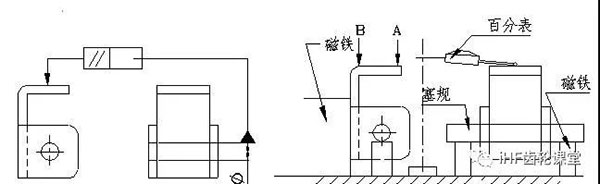

（1）將適合的塞規插入兩個基準孔內。

（2）將塞規的兩端用平行塊（或磁鐵）支撐。

（3）將公差的指定面調較至與平臺平行，在A點調零，確認到B點。

（4）測定指定面，將讀數的最大差（最高點減去最低點）作平行度。

3、面與線的平行度

在平臺上，使用磁鐵支撐基準面整體，測定兩個孔到基準面的尺寸，將該尺寸差作平行度。

（1）將適合的塞規插入兩個基準孔內。

（2）用平行塊（或磁鐵）將塞規兩端固定。

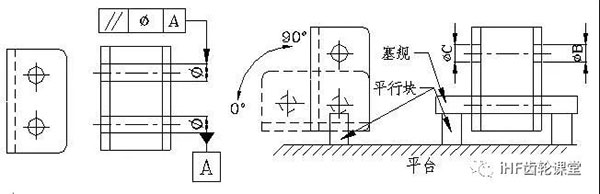

（3）依照?qǐng)D在0°的位置求出EB與EC的中心偏移（X），并求出在90°回轉位置上的EB與EC的中心偏移（Y）。

（4）將求出值用根號（X2+Y2）算，所得值即平行度。

垂直度的檢驗方法

1、面與面的垂直度

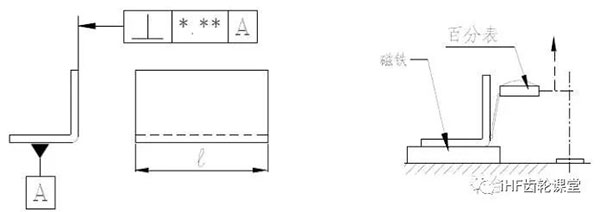

（1）將基準面用磁鐵與平臺平行地支撐。

（2）將百分表從彎曲根部起移動至前端止，將讀數的最大差作垂直度。

注：測定是橫過1幅所有地方。

2、面與線的垂直度

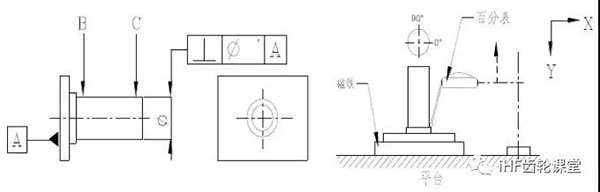

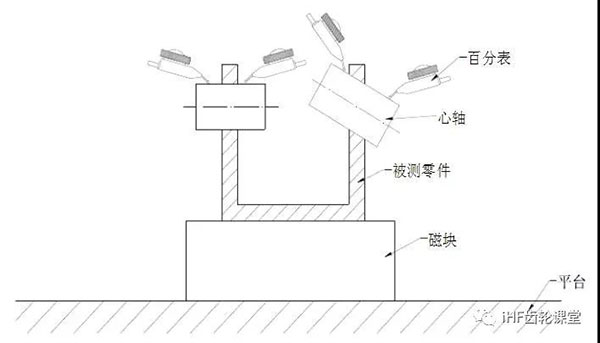

（1）在平臺上，用磁鐵如圖支撐測量物；

（2）將百分表接觸于測量物上，在B點調零，確認到C點。

（3）將百分表接觸于測量物上，將其在指示范圍內所有地方上下移動。

（4）測定在0°與90°兩處進行。

（5）將各讀數的最大差用以下公式計算，所得值即垂直度（在0°的讀數最大差→X；在90°的讀數最大差→Y）：

垂直度（E）=  根號（X2+Y2）

3、線與面的垂直度

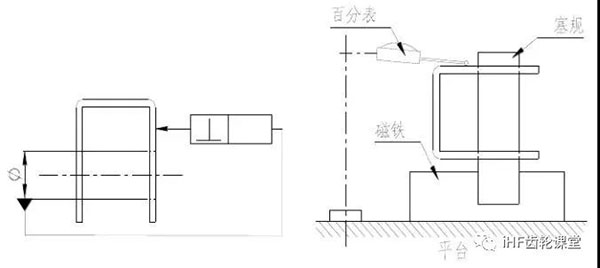

（1）在2個基準孔內插入適合的塞規；在平臺上用磁鐵將塞規與平臺成直角支撐。

（2）將測量面的所有地方用百分表（或高度規）測定，將讀數的最大差作垂直度。

同軸度的檢驗方法

1、同軸度的兩種基準型式

（1）指定基準

以零件上給定的一個圓柱面的軸心線為基準，如圖pA對B和pB對A的數值。

（2）公共軸心線為基準

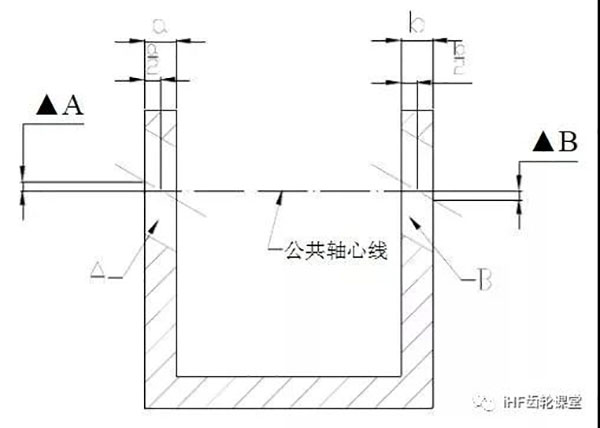

如圖，零件上有A、B兩孔，測量同軸度誤差時，不以A孔為基準，也不以B孔為基準，而以A、B兩孔的公共軸心線為基準。A、B兩孔對公共軸心線的同軸度誤差分別為pB和pA。

2、同軸度的測量

（1）指定基準的同軸度誤差的測量

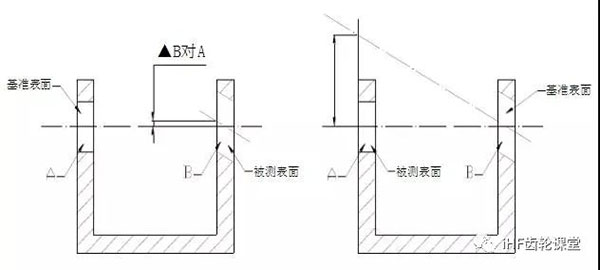

如圖，以A孔軸心線為基準，測量B孔對A孔的同軸度。

必須在水平和垂直兩方向分別進行測量。

（2）公共軸心線為基準的同軸度誤差的測

如圖，測量A、B兩孔軸心線對公共軸心線的同軸度誤差。

測量時，首先將被測零件固定在平臺上，分別在A、B兩孔被測軸心線全長進行測量。被測軸心線到公共軸心線的最大讀數差，就是同軸度誤差。

傾斜度的檢驗方法

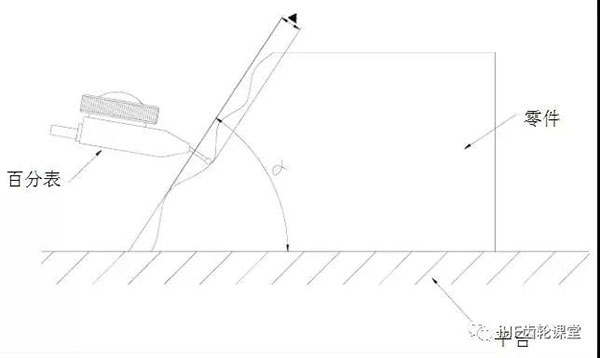

將零件的基準表面放在平臺上，用百分表在被測量面移動測量，當百分表上指示的最大與最小讀數之差為最小時，此差值為傾斜度誤差。
